บทความบทคัดย่อ
โรเจอร์ส พีซีบีวัสดุมีการใช้กันอย่างแพร่หลายในการใช้งานอิเล็กทรอนิกส์ความถี่สูงและความเร็วสูงซึ่งบอร์ด FR4 มาตรฐานไม่สามารถรักษาความสมบูรณ์ของสัญญาณได้ บทความนี้จะสำรวจว่าเทคโนโลยี Rogers PCB ทำงานอย่างไร เหตุใดจึงเป็นที่ต้องการในวงจร RF และไมโครเวฟ และวิธีที่วิศวกรสามารถแก้ปัญหาความท้าทายในการออกแบบทั่วไป เช่น การสูญเสียสัญญาณ ความไม่เสถียรของอิเล็กทริก และการจัดการความร้อน นอกจากนี้ยังให้การเปรียบเทียบเชิงปฏิบัติ ข้อมูลเชิงลึกด้านการออกแบบ และคำแนะนำการใช้งาน เพื่อช่วยให้วิศวกรและผู้ซื้อมีข้อมูลในการตัดสินใจ

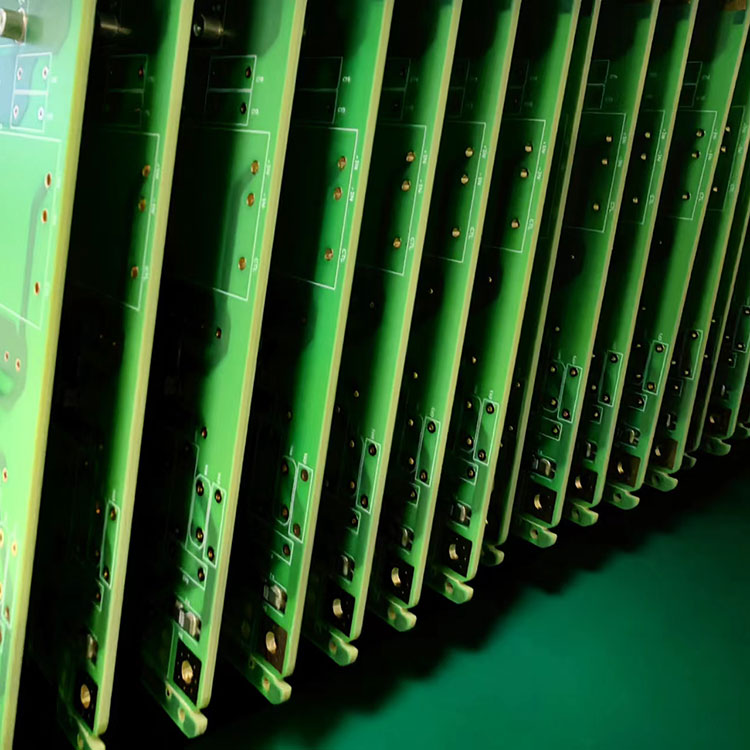

โรเจอร์ส พีซีบี คือแผงวงจรพิมพ์ประสิทธิภาพสูงที่สร้างขึ้นโดยใช้ลามิเนตเฉพาะทางที่พัฒนาโดย Rogers Corporation แตกต่างจากวัสดุ FR4 แบบดั้งเดิม ลามิเนต Rogers ได้รับการออกแบบมาเพื่อให้ค่าคงที่ไดอิเล็กทริก (Dk) ที่เสถียร การสูญเสียสัญญาณต่ำ และความน่าเชื่อถือทางความร้อนที่ดีเยี่ยม คุณสมบัติเหล่านี้ทำให้เหมาะสำหรับการใช้งานความถี่สูงที่ความสมบูรณ์ของสัญญาณเป็นสิ่งสำคัญ
วัสดุทั่วไปของ Rogers ได้แก่ ซีรีส์ RO4350B, RO4003C และ RT/duroid ซึ่งแต่ละซีรีส์ได้รับการปรับให้เหมาะกับข้อกำหนดการออกแบบ RF และไมโครเวฟที่แตกต่างกัน
ในระบบการสื่อสารสมัยใหม่ แม้แต่สัญญาณที่ผิดเพี้ยนเพียงเล็กน้อยก็อาจนำไปสู่ปัญหาด้านประสิทธิภาพที่สำคัญได้ Rogers PCBs แก้ไขปัญหานี้ผ่านการควบคุมพฤติกรรมอิเล็กทริกและค่าแทนเจนต์ที่สูญเสียต่ำ
ข้อดีเหล่านี้ทำให้วัสดุของ Rogers มีความสำคัญในงานวิศวกรรม RF ซึ่งความแม่นยำและความน่าเชื่อถือไม่สามารถต่อรองได้
| คุณสมบัติ | โรเจอร์ส พีซีบี | FR4 พีซีบี |
|---|---|---|
| เสถียรภาพอิเล็กทริกคงที่ | สูงมาก | ปานกลาง |
| การสูญเสียสัญญาณ | ต่ำมาก | สูงกว่า |
| ช่วงความถี่ | ไมโครเวฟ / คลื่นความถี่วิทยุ (GHz) | ความถี่ต่ำถึงกลาง |
| ประสิทธิภาพการระบายความร้อน | ยอดเยี่ยม | มาตรฐาน |
| ค่าใช้จ่าย | สูงกว่า | ต่ำกว่า |
แม้ว่า FR4 จะเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ทั่วไป แต่ Rogers PCB ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับสภาพแวดล้อมที่ให้ความสำคัญกับประสิทธิภาพ
วัสดุ Rogers PCB ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการความแม่นยำความถี่สูง:
การใช้งานเหล่านี้ต้องการการส่งสัญญาณที่เสถียรโดยมีการบิดเบือนน้อยที่สุด ทำให้วัสดุของ Rogers เป็นตัวเลือกที่ต้องการ
การออกแบบด้วย Rogers PCB ต้องการความเอาใจใส่อย่างระมัดระวังต่อพารามิเตอร์ทางไฟฟ้าและเครื่องกล ด้านล่างนี้คือแนวทางปฏิบัติที่ดีที่สุดที่สำคัญ:
การออกแบบที่ไม่เหมาะสมอาจนำไปสู่การสะท้อนของสัญญาณ การสูญเสียการแทรก และลดประสิทธิภาพของระบบ
แม้จะมีข้อได้เปรียบ แต่การออกแบบ PCB ของ Rogers ก็มีความท้าทายหลายประการ:
วิศวกรมักใช้การออกแบบแบบไฮบริดเพื่อสร้างสมดุลระหว่างประสิทธิภาพและความคุ้มค่าโดยไม่กระทบต่อความสมบูรณ์ของสัญญาณ
การเลือกลามิเนต Rogers ที่ถูกต้องนั้นขึ้นอยู่กับข้อกำหนดการใช้งาน:
ปัจจัยในการเลือกที่สำคัญ ได้แก่ ช่วงความถี่ ค่าคงที่ไดอิเล็กตริก สภาวะความร้อน และข้อจำกัดด้านงบประมาณ
คำถามที่ 1: อะไรทำให้ Rogers PCB ดีกว่า FR4
ตอบ: Rogers PCB ให้การสูญเสียสัญญาณที่ต่ำกว่า ความเสถียรของไดอิเล็กทริกที่ดีกว่า และประสิทธิภาพที่เหนือกว่าที่ความถี่สูงเมื่อเทียบกับ FR4
คำถามที่ 2: Rogers PCB ใช้ในการบินและอวกาศเท่านั้นหรือไม่
ตอบ: ไม่ มีการใช้กันอย่างแพร่หลายในด้านโทรคมนาคม เรดาร์ยานยนต์ และระบบ RF เชิงพาณิชย์เช่นกัน
คำถามที่ 3: ทำไม Rogers PCB ถึงมีราคาแพงกว่า
ตอบ: ต้นทุนมาจากองค์ประกอบของวัสดุขั้นสูงและข้อกำหนดการผลิตเฉพาะทาง
คำถามที่ 4: Rogers PCB สามารถผสมกับ FR4 ได้หรือไม่
ตอบ: ใช่ โดยทั่วไปจะใช้สแต็กอัปแบบไฮบริดเพื่อปรับต้นทุนและประสิทธิภาพให้เหมาะสม
คำถามที่ 5: Rogers PCB รองรับช่วงความถี่ใด
ตอบ: สามารถรองรับคลื่นความถี่ตั้งแต่หลาย GHz จนถึงคลื่นไมโครเวฟ ทั้งนี้ขึ้นอยู่กับวัสดุ
เทคโนโลยี Rogers PCB มีบทบาทสำคัญในอุปกรณ์อิเล็กทรอนิกส์ความถี่สูงสมัยใหม่ ทำให้สามารถส่งสัญญาณได้อย่างเสถียรและมีประสิทธิภาพในสภาพแวดล้อมที่มีความต้องการสูง ตั้งแต่เครือข่าย 5G ไปจนถึงระบบการบินและอวกาศ ข้อดีของมันในด้านความเสถียรของไดอิเล็กทริกและประสิทธิภาพการสูญเสียที่ต่ำ ทำให้สิ่งนี้เป็นรากฐานสำคัญของการออกแบบวงจรขั้นสูง
