PCB หลายชั้นเทคโนโลยีได้กลายเป็นรากฐานที่สำคัญในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ช่วยให้มีการออกแบบที่กะทัดรัด ความสมบูรณ์ของสัญญาณที่ได้รับการปรับปรุง และประสิทธิภาพที่ดีขึ้นในอุตสาหกรรมต่างๆ เช่น โทรคมนาคม ยานยนต์ และอุปกรณ์ทางการแพทย์ บทความนี้จะสำรวจว่า PCB หลายชั้นทำงานอย่างไร ข้อดีทางโครงสร้าง ข้อมูลจำเพาะที่สำคัญ และวิธีที่ธุรกิจสามารถรับมือกับความท้าทายทั่วไป เช่น ต้นทุน ความซับซ้อน และความน่าเชื่อถือ มีการแจกแจงคุณสมบัติโดยละเอียด คำแนะนำในการเลือกใช้งานจริง และคำถามที่พบบ่อยเพื่อสนับสนุนการตัดสินใจอย่างมีข้อมูล

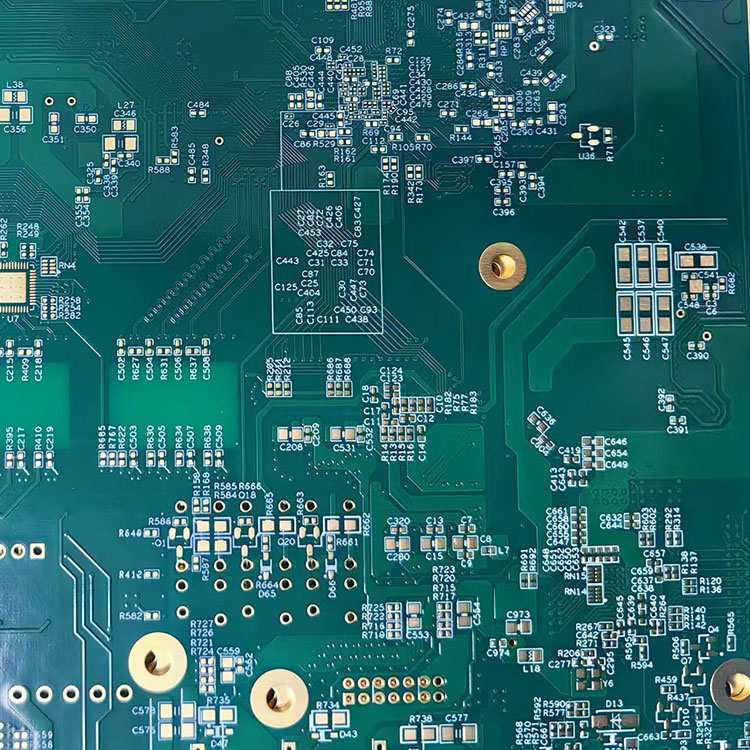

PCB หลายชั้นหมายถึงแผงวงจรพิมพ์ที่ประกอบด้วยชั้นทองแดงที่เป็นสื่อกระแสไฟฟ้าตั้งแต่สามชั้นขึ้นไปคั่นด้วยวัสดุฉนวน เมื่อเปรียบเทียบกับ PCB แบบชั้นเดียวหรือสองชั้น การออกแบบหลายชั้นช่วยให้มีความหนาแน่นของวงจรสูงขึ้น ลดการรบกวนทางแม่เหล็กไฟฟ้า และกำหนดเส้นทางที่มีประสิทธิภาพมากขึ้น
ด้วยความก้าวหน้าอย่างรวดเร็วของผลิตภัณฑ์อิเล็กทรอนิกส์ เช่น สมาร์ทโฟน ระบบควบคุมอุตสาหกรรม และอุปกรณ์สื่อสารความเร็วสูง ความต้องการแผงวงจรขนาดกะทัดรัดและประสิทธิภาพสูงยังคงเติบโตอย่างต่อเนื่อง PCB หลายชั้นตอบสนองความต้องการเหล่านี้โดยการรวมหลายชั้นไว้ในโครงสร้างเดียวที่เป็นหนึ่งเดียว
สำหรับบริษัทที่มองหาการผลิตที่เชื่อถือได้และประสิทธิภาพที่สม่ำเสมอ โซลูชันที่ Hayner มอบให้มุ่งเน้นไปที่วิศวกรรมที่มีความแม่นยำและการควบคุมคุณภาพที่เข้มงวดเพื่อให้มั่นใจถึงประสิทธิภาพทางไฟฟ้าที่เสถียร
โครงสร้างพื้นฐานของ PCB หลายชั้นประกอบด้วยชั้นทองแดงนำไฟฟ้าและซับสเตรตที่เป็นฉนวนสลับกัน ชั้นเหล่านี้ถูกเคลือบเข้าด้วยกันภายใต้ความดันและอุณหภูมิสูงเพื่อสร้างแผ่นกระดานแข็ง
การเชื่อมต่อทางไฟฟ้าระหว่างชั้นทำได้โดยใช้จุดแวะ รวมถึงจุดผ่านรูทะลุ จุดแวะตาบอด และจุดแวะฝัง การเชื่อมต่อระหว่างกันเหล่านี้ช่วยให้สัญญาณเคลื่อนที่ในแนวตั้งข้ามเลเยอร์ ทำให้สามารถออกแบบวงจรที่ซับซ้อนได้โดยไม่ต้องเพิ่มขนาดบอร์ด
PCB หลายชั้นมีข้อดีด้านเทคนิคและการปฏิบัติงานหลายประการ ซึ่งจัดการข้อกังวลทั่วไปของลูกค้าได้โดยตรง เช่น พื้นที่จำกัด คุณภาพของสัญญาณ และความน่าเชื่อถือของระบบ
ข้อดีเหล่านี้ทำให้ PCB หลายชั้นจำเป็นสำหรับการใช้งานความถี่สูงและความเร็วสูง ซึ่งประสิทธิภาพที่สม่ำเสมอเป็นสิ่งสำคัญ
| พารามิเตอร์ | คำอธิบาย |
|---|---|
| จำนวนเลเยอร์ | โดยทั่วไปจะมีตั้งแต่ 4 ถึง 20+ เลเยอร์ ขึ้นอยู่กับความซับซ้อน |
| วัสดุ | FR4, High TG, Rogers หรือวัสดุพิมพ์พิเศษอื่นๆ |
| ความหนาของบอร์ด | ช่วงมาตรฐาน 0.4 มม. ถึง 3.2 มม |
| ความหนาของทองแดง | 0.5 ออนซ์ถึง 3 ออนซ์ |
| ผ่านประเภท | ทะลุผ่านรู ตาบอด จุดแวะฝัง |
| พื้นผิวเสร็จสิ้น | HASL, ENIG, OSP, ซิลเวอร์แช่ |
| การควบคุมความต้านทาน | สำคัญสำหรับการส่งสัญญาณความเร็วสูง |
การทำความเข้าใจพารามิเตอร์เหล่านี้ถือเป็นสิ่งสำคัญในการประเมินซัพพลายเออร์หรือระบุข้อกำหนดสำหรับโครงการ
PCB หลายชั้นมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการความแม่นยำ ความทนทาน และประสิทธิภาพสูง
ความอเนกประสงค์ของ PCB หลายชั้นช่วยให้วิศวกรสามารถออกแบบระบบขั้นสูงในขณะที่ยังคงความน่าเชื่อถือและประสิทธิภาพไว้ได้
แม้จะมีข้อได้เปรียบ แต่ PCB หลายชั้นก็นำเสนอความท้าทายหลายประการที่ลูกค้ามักพบในระหว่างการจัดซื้อและการดำเนินการ
โซลูชันประกอบด้วยการเพิ่มประสิทธิภาพจำนวนชั้น การเลือกวัสดุที่เหมาะสม และการร่วมมือกับผู้ผลิตที่มีประสบการณ์ เช่น Hayner เพื่อให้มั่นใจในการผลิตที่มีประสิทธิภาพและการประกันคุณภาพ
การเลือก PCB หลายชั้นที่เหมาะสมเกี่ยวข้องกับการประเมินข้อกำหนดทางเทคนิค สถานการณ์การใช้งาน และความสามารถของซัพพลายเออร์
กระบวนการคัดเลือกเชิงกลยุทธ์ช่วยลดความเสี่ยงและรับประกันประสิทธิภาพสูงสุดในการใช้งานขั้นสุดท้าย
สำหรับข้อมูลจำเพาะของผลิตภัณฑ์โดยละเอียด โปรดไปที่:หน้าผลิตภัณฑ์ PCB หลายชั้น
คำถามที่ 1: จำนวนเลเยอร์ขั้นต่ำใน PCB หลายชั้นคือเท่าใด
โดยทั่วไป PCB หลายชั้นจะเริ่มต้นจาก 4 ชั้น เนื่องจากบอร์ด 3 ชั้นไม่ค่อยได้ใช้เนื่องจากความไม่สมดุลของโครงสร้าง
คำถามที่ 2: เหตุใด PCB หลายชั้นจึงมีราคาแพงกว่า
ต้นทุนสูงขึ้นเนื่องจากกระบวนการเคลือบที่ซับซ้อน ข้อกำหนดการจัดตำแหน่งที่แม่นยำ และวัสดุเพิ่มเติม
คำถามที่ 3: PCB หลายชั้นช่วยปรับปรุงประสิทธิภาพของสัญญาณได้อย่างไร
ด้วยการรวมกราวด์และระนาบกำลังเฉพาะเข้าด้วยกัน PCB หลายชั้นจึงลดการรบกวนและรักษาการส่งสัญญาณที่เสถียร
คำถามที่ 4: PCB หลายชั้นเหมาะสำหรับการใช้งานความถี่สูงหรือไม่
ใช่ โดยเฉพาะอย่างยิ่งเมื่อใช้วัสดุพิเศษและการออกแบบอิมพีแดนซ์แบบควบคุม
เทคโนโลยี PCB หลายชั้นมีบทบาทสำคัญในการทำให้เกิดนวัตกรรมอิเล็กทรอนิกส์สมัยใหม่ ความสามารถในการรองรับวงจรที่ซับซ้อน ปรับปรุงความสมบูรณ์ของสัญญาณ และลดขนาดระบบโดยรวม ทำให้เป็นโซลูชันที่จำเป็นสำหรับแอปพลิเคชันขั้นสูง
ด้วยการทำความเข้าใจการออกแบบโครงสร้าง พารามิเตอร์ทางเทคนิค และกลยุทธ์การคัดเลือก ธุรกิจต่างๆ จึงสามารถรับมือกับความท้าทายทั่วไปได้อย่างมีประสิทธิภาพและบรรลุประสิทธิภาพที่เชื่อถือได้
เฮย์เนอร์นำเสนอโซลูชัน PCB หลายชั้นคุณภาพสูงที่ปรับให้เหมาะกับความต้องการของอุตสาหกรรมที่หลากหลาย โดยผสมผสานความสามารถในการผลิตขั้นสูงเข้ากับมาตรฐานการควบคุมคุณภาพที่เข้มงวด
