ตั้งแต่ต้นแบบไปจนถึงการผลิต Hayner PCB ครอบคลุมทุกความต้องการ PCB ที่ยืดหยุ่นของคุณ
ในฐานะซัพพลายเออร์ชั้นนำของ PCB แบบยืดหยุ่น ความรู้และประสบการณ์ของเราในการผลิตแผงวงจรพิมพ์แบบยืดหยุ่นสามารถให้ PCB แบบยืดหยุ่นขั้นสูงตามข้อกำหนดเฉพาะของโครงการของคุณได้
ด้วยความสามารถ วัสดุ และการกำหนดค่าที่หลากหลาย เราจึงไม่กำหนดจำนวนผลิตภัณฑ์ขั้นต่ำในการสั่งซื้อ และรับประกันราคาที่แข่งขันได้และการบริการลูกค้าที่ไม่มีใครเทียบได้เสมอ
เรากำลังยืนอยู่บนความได้เปรียบในการแข่งขันในอุตสาหกรรม PCB
ที่ Hayner PCB เราสามารถจัดหา PCB แบบยืดหยุ่นได้หลายประเภท ตามจำนวนเลเยอร์ เช่น PCB แบบยืดหยุ่นด้านเดียว PCB แบบยืดหยุ่นสองด้าน และ PCB แบบยืดหยุ่นหลายชั้น ทั้งหมดนี้เป็น PCB แบบยืดหยุ่นประเภททั่วไป
ด้วยทีมงานวิศวกรรม การจัดซื้อ การผลิต และคุณภาพที่แข็งแกร่งของเรา เราจึงเป็นหนึ่งในผู้ผลิต PCB แบบยืดหยุ่นที่ได้รับความไว้วางใจมากที่สุดในประเทศจีน โปรดติดต่อเราได้อย่างอิสระเมื่อคุณมีราคา PCB แบบยืดหยุ่น

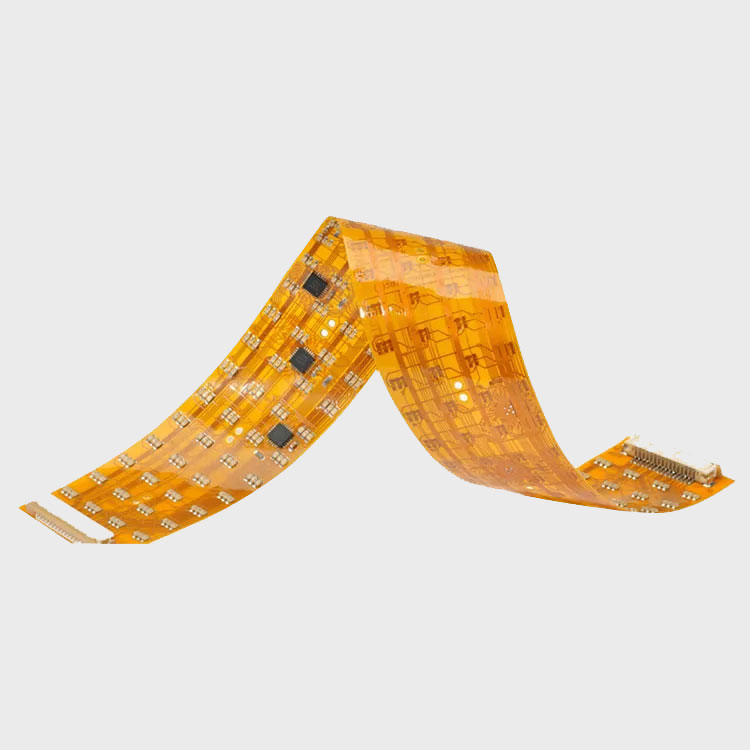

Flex PCB หรือ FPCB เป็นคำสั้นๆ ของแผงวงจรพิมพ์แบบยืดหยุ่น เป็นการจัดเรียงลวดลายของวงจรพิมพ์และส่วนประกอบที่ใช้วัสดุที่มีความยืดหยุ่นโดยมีหรือไม่มีแผ่นปิดที่ยืดหยุ่น เป็น PCB ที่บาง เบา และโค้งงอได้ ทำจาก FCCL (ลามิเนตหุ้มทองแดงแบบยืดหยุ่น) และวัสดุ PCB ที่ยืดหยุ่น PI (โพลีอิไมด์) หรือ พีอีที (โพลีเอสเตอร์)
แผงวงจรพิมพ์แบบยืดหยุ่นประเภททั่วไปที่ใช้กันมากที่สุดในปัจจุบัน ได้แก่:

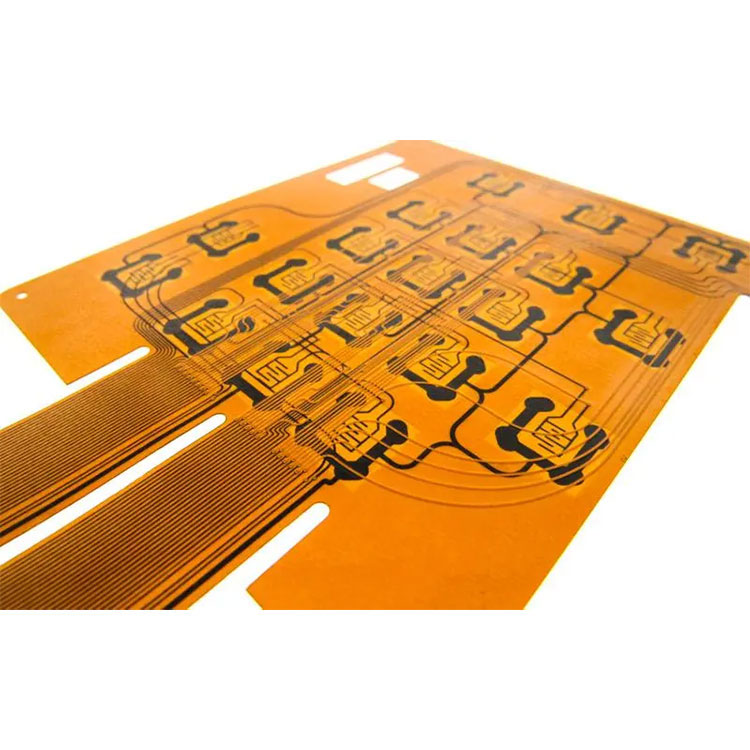

วงจรยืดหยุ่นด้านเดียว
วงจรยืดหยุ่นสองด้าน
วงจรเฟล็กซ์หลายชั้น

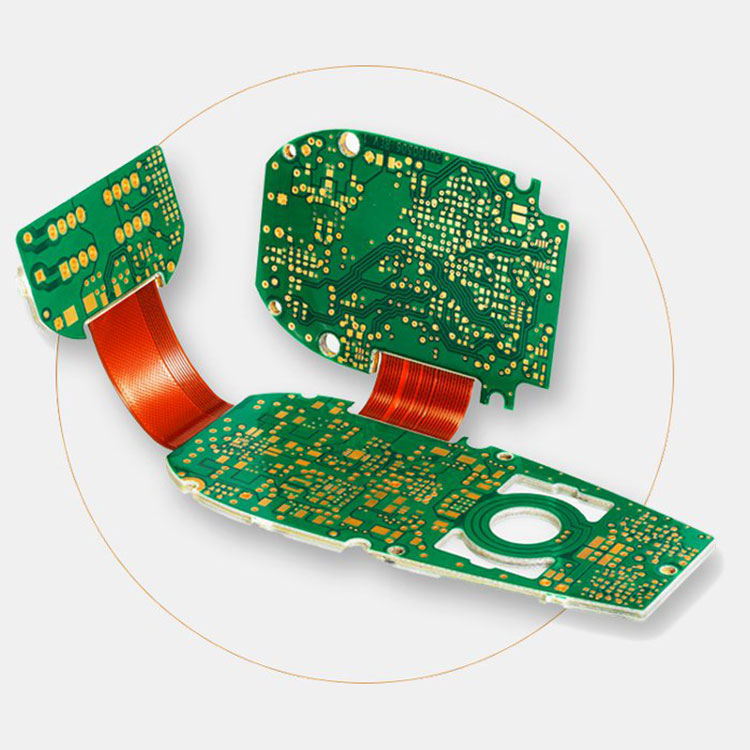

วงจรแข็ง-ดิ้น
ข้อดีของ PCB แบบยืดหยุ่น
แผงวงจรพิมพ์ที่ยืดหยุ่นมีข้อดีมากมายเหนือ PCB แบบแข็ง ใช้ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์อิเล็กทรอนิกส์ที่สวมใส่ได้ ไฟรถยนต์ อุปกรณ์ทางการแพทย์ จอแสดงผล LED แบตเตอรี่ลิเธียม ฯลฯ
1. บาง เบา และมีความหนาแน่นสูง Flex PCB ลดผลิตภัณฑ์อิเล็กทรอนิกส์ลง 40% ถึง 60% ของพื้นที่ และ 60% ถึง 80% ของน้ำหนัก ตรงตามกระแสเส้นบางและมีความหนาแน่นสูง
2. งอได้ พับ และบิดได้ FPC สามารถย้ายและขยายในพื้นที่ 3 มิติเพื่อให้สามารถรวมการประกอบและการเชื่อมต่อเข้าด้วยกัน
3. แรงฉีกขาดที่ดี ขนาดเปลี่ยนแปลงเล็กน้อย (ภายใน 0.1%) ที่อุณหภูมิสูงถึง 300°C
เครื่องใช้ไฟฟ้าเชิงพาณิชย์ – หนึ่งในสามของยอดขายสำหรับวงจรพิมพ์แบบยืดหยุ่นมาจากเทคโนโลยีคอมพิวเตอร์ ทุกอย่างตั้งแต่เครื่องพิมพ์ สแกนเนอร์ อุปกรณ์อัจฉริยะ และอื่นๆ
ยานยนต์ – ภาคส่วนที่ใหญ่เป็นอันดับสองสำหรับ PCB แบบยืดหยุ่นอยู่ในยานพาหนะ ในขณะที่รถยนต์เริ่มมีเซ็นเซอร์และอุปกรณ์อิเล็กทรอนิกส์มากขึ้นสำหรับทุกสิ่งตั้งแต่การควบคุมสภาพอากาศและซอฟต์แวร์ GPS ไปจนถึงแผงหน้าปัดและกล้องมองหลัง PCB แบบยืดหยุ่นช่วยให้สามารถจัดสรรพื้นที่และประสิทธิภาพการระบายความร้อนได้
การบินและอวกาศ – flex PCB เหมาะอย่างยิ่งสำหรับการใช้งานด้านการบินและอวกาศ เช่น ดาวเทียม
อุปกรณ์การแพทย์ – ในขณะที่เทคโนโลยีทางการแพทย์พัฒนาขึ้น อุปกรณ์ที่สวมใส่ได้ก็กลายเป็นคุณสมบัติหลักในช่วงไม่กี่ทศวรรษที่ผ่านมา แผงวงจรพิมพ์ที่ยืดหยุ่นมีความทนทานมากขึ้นสำหรับอุปกรณ์เหล่านี้ เนื่องจากสามารถสะท้อนรูปร่างที่พบในตัวเครื่องได้ เครื่องช่วยฟัง เซ็นเซอร์สำคัญ และอื่นๆ ล้วนใช้วงจรพิมพ์ที่ยืดหยุ่นเพื่อยกระดับประสิทธิภาพสูงที่สามารถทนทานต่อการสึกหรอ
ข้อมูลจำเพาะ
ความสามารถ
วัสดุพีซีบี
PCB แบบยืดหยุ่น (PI, PET, ทองแดง RA, ทองแดง ED ฯลฯ )
ประเภท PCB ที่ยืดหยุ่น
PCB แบบดิ้นด้านเดียว / สองด้าน
PCB แบบยืดหยุ่นหลายชั้น
เลเยอร์
PI FPC: 1-10 ชั้น
PET ใส FPC: 1-6 ชั้น
ความหนาของทองแดง
25um-3oz
ความหนาของบอร์ด
0.05-0.35 มม. ความหนาปกติคือ 0.2 มม
คัฟเวอร์เลย์
เส้นทะเบียน PAD 6ล้าน
นาที. ขนาดรู
สว่านกล 0.2 มม
สว่านเลเซอร์ 4 มิล
ระยะห่างบรรทัดขั้นต่ำ /
ความกว้างต่ำสุดของเส้น
1.6ล้าน
นาที. สะพานประสานหน้ากาก
0.08มม
สูงสุด ขนาดการผลิต
400x510มม
การควบคุมความต้านทาน
50Ω ±5Ω, 90Ω ±9Ω, 100Ω ±10Ω
อัตราส่วนภาพ
15:1
การหลอกลวงความสามารถในการขอวีซ่า
0.2-0.8มม
มาตรฐาน PCB
มาตรฐาน IPC-II
วาร์ปและบิด
0.75%
ใบรับรอง
ISO9001.IATF16949.RoSH.UL.
