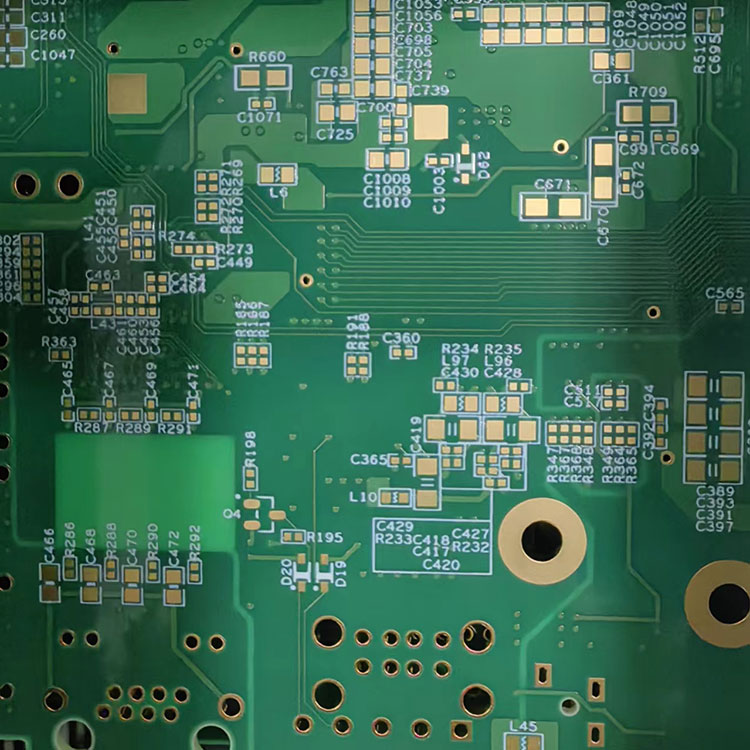

แผงวงจรพิมพ์ที่มีการเชื่อมต่อความหนาแน่นสูง (HDI) เป็นตัวแทนของเทคโนโลยีแผงวงจรที่ได้รับการปรับปรุงใหม่ ซึ่งได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่เพิ่มขึ้นสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัด น้ำหนักเบา และประสิทธิภาพสูงเอชดีไอ พีซีบีโครงสร้างประกอบด้วย microvias รอยละเอียด ส่วนประกอบระดับเสียงที่ลดลง และการซ้อนหลายชั้นเพื่อให้มีความหนาแน่นของสายไฟมากขึ้นภายในพื้นที่ขนาดเล็ก วัตถุประสงค์ของบทความนี้คือเพื่อสำรวจว่า HDI PCB คืออะไร เหตุใดจึงจำเป็นสำหรับอุปกรณ์อิเล็กทรอนิกส์ในปัจจุบัน ทำงานอย่างไรในการใช้งานต่างๆ และแนวโน้มใดที่จะเป็นตัวกำหนดการพัฒนาในอนาคต
เอชดีไอ พีซีบี แก้ปัญหาความท้าทายของการกำหนดเส้นทางหนาแน่นในอุปกรณ์อิเล็กทรอนิกส์ขั้นสูง เช่น สมาร์ทโฟน อุปกรณ์สวมใส่ ระบบควบคุมยานยนต์ โมดูลทางการแพทย์ขนาดเล็ก ฮาร์ดแวร์การสื่อสาร 5G อุปกรณ์อัตโนมัติทางอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์ด้านการบินและอวกาศ ประสิทธิภาพทางไฟฟ้าที่เพิ่มขึ้นและโครงสร้างประหยัดพื้นที่ทำให้เหมาะสำหรับอุปกรณ์ที่ต้องการการส่งสัญญาณที่รวดเร็ว ความน่าเชื่อถือที่ดีขึ้น และลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
ความเข้าใจอย่างมืออาชีพเกี่ยวกับคุณลักษณะ HDI PCB สามารถเสริมความแข็งแกร่งได้อย่างมากโดยการตรวจสอบข้อกำหนดทางเทคนิค ด้านล่างนี้เป็นรายการพารามิเตอร์ที่สรุปคุณลักษณะด้านโครงสร้างและประสิทธิภาพที่สำคัญที่ร้องขอโดยทั่วไปในอุตสาหกรรม
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| จำนวนเลเยอร์ | 4–20 เลเยอร์หรือการกำหนดค่าแบบกำหนดเอง |
| ผ่านโครงสร้าง | Microvias, จุดแวะฝัง, จุดแวะตาบอด, ซ้อนกันหรือเซ |
| ความกว้างของเส้นขั้นต่ำ / ช่องว่าง | ต่ำเพียง 50/50 μm ขึ้นอยู่กับความสามารถ |
| ความหนาของอิเล็กทริก | 40–100 μm ขึ้นอยู่กับการออกแบบ |
| ความหนาของทองแดง | 0.5–2 ออนซ์ ขึ้นอยู่กับข้อกำหนดในปัจจุบัน |
| ตัวเลือกวัสดุ | FR4 High-Tg, โพลีอิไมด์, เรซิน BT, วัสดุปลอดฮาโลเจน |
| อัตราส่วนภาพ | โดยทั่วไป 0.75:1 สำหรับไมโครเวีย |
| หน้ากากประสาน | LPI, เนื้อด้าน, เงา, มีหลายสีให้เลือก |
| พื้นผิวเสร็จสิ้น | ENIG, ENEPIG, เงินแช่, ดีบุกแช่, OSP |
| การควบคุมความต้านทาน | ความอดทน ±10% หรือเข้มงวดกว่า |
| การนำความร้อน | 0.3 W/m·K ถึง 2.0 W/m·K ขึ้นอยู่กับวัสดุ |
| การทดสอบความน่าเชื่อถือ | วงจรความร้อน, IST, ความต้านทานของ CAF, การวิเคราะห์ระดับจุลภาค |
พารามิเตอร์เหล่านี้ช่วยกำหนดประสิทธิภาพทางกล ทางไฟฟ้า และทางความร้อนของ HDI PCB ทำให้มั่นใจได้ถึงความเข้ากันได้กับแพ็คเกจเซมิคอนดักเตอร์ความหนาแน่นสูง เช่น BGA, CSP, LGA และโมดูล SoC ขั้นสูง
การนำเทคโนโลยี HDI PCB มาใช้เพิ่มขึ้นอย่างมาก เนื่องจากข้อได้เปรียบด้านประสิทธิภาพที่เป็นเอกลักษณ์ที่มีให้ในวิศวกรรมอิเล็กทรอนิกส์สมัยใหม่ การทำความเข้าใจว่าเหตุใด HDI PCB จึงมีประสิทธิภาพเหนือกว่า PCB ทั่วไปจำเป็นต้องตรวจสอบคุณประโยชน์ทางโครงสร้าง พฤติกรรมทางไฟฟ้า และความยืดหยุ่นในการใช้งาน
เอชดีไอ พีซีบี รองรับเทคโนโลยีบรรจุภัณฑ์ขั้นสูง ช่วยให้สามารถรวมส่วนประกอบต่างๆ ลงในพื้นที่ขนาดเล็กได้มากขึ้น นี่เป็นสิ่งจำเป็นสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและโมดูลอุตสาหกรรมขนาดกะทัดรัด
เส้นทางสัญญาณที่สั้นลงจะช่วยลดความล่าช้าในการแพร่กระจาย ปรับปรุงความสมบูรณ์ของสัญญาณ และรองรับวงจรความเร็วสูงและความถี่สูง เช่น โมดูล RF, เสาอากาศ 5G และอินเทอร์เฟซหน่วยความจำแบนด์วิธสูง
โครงสร้างที่กะทัดรัดและการกระจายทองแดงที่ได้รับการปรับปรุงช่วยเพิ่มประสิทธิภาพการกระจายความร้อน นี่เป็นสิ่งสำคัญอย่างยิ่งในอุปกรณ์ที่มีการประมวลผลข้อมูลอย่างต่อเนื่องหรือหนักหน่วง
การซ้อนเลเยอร์ที่สม่ำเสมอและความต้านทานที่ควบคุมจะช่วยลดสัญญาณรบกวน ทำให้ HDI เป็นโซลูชันในอุดมคติสำหรับการสื่อสารที่ละเอียดอ่อน การนำทาง และอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์
แม้จะมีชั้นไดอิเล็กทริกบางและมีร่องรอยที่ละเอียด แต่ HDI PCB ก็มีความสมบูรณ์ทางกลไกที่ดียิ่งขึ้น ทำให้เหมาะสำหรับอุปกรณ์สวมใส่ สภาพแวดล้อมในยานยนต์ และอุปกรณ์ต้านทานการสั่นสะเทือนทางอุตสาหกรรม
โครงสร้างต่างๆ เช่น 1+N+1, 2+N+2 หรือแม้แต่ 3+N+3 ช่วยให้สามารถกำหนดเส้นทางที่ซับซ้อนได้ซึ่งจำเป็นสำหรับโปรเซสเซอร์และระบบหน่วยความจำที่ต้องใช้การเชื่อมต่อแบบหลายชั้น
คุณลักษณะด้านประสิทธิภาพเหล่านี้เน้นย้ำว่าเหตุใด HDI PCB จึงถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์ IoT ฮาร์ดแวร์การสื่อสาร และอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ขั้นสูง สิทธิประโยชน์ไม่จำกัดเพียงการลดขนาด ครอบคลุมถึงความเที่ยงตรงของสัญญาณ ความทนทาน และความน่าเชื่อถือระดับระบบ
เพื่อทำความเข้าใจว่า HDI PCB สนับสนุนระบบสมัยใหม่ที่ซับซ้อนได้อย่างไร การสำรวจการทำงานของโครงสร้าง กระบวนการผลิต และแนวคิดการออกแบบทางวิศวกรรมที่ใช้งานได้จริงจึงเป็นสิ่งสำคัญ
Microvias เป็นรูเจาะด้วยเลเซอร์ขนาดเล็กมากที่เชื่อมต่อกับชั้นที่อยู่ติดกัน เส้นผ่านศูนย์กลางขนาดเล็กช่วยลดความต้องการพื้นที่ ทำให้กำหนดเส้นทางหนาแน่นขึ้นและการไหลของกระแสดีขึ้น ไมโครเวียแบบเรียงซ้อนช่วยให้การเชื่อมต่อกระแสสูงหรือความเร็วสูงผ่านหลายเลเยอร์ได้โดยไม่ส่งผลกระทบต่อคุณภาพของสัญญาณ
เอชดีไอ พีซีบี มักผลิตผ่านกระบวนการสะสมหลายชั้น กลุ่มเลเยอร์ถูกเคลือบในหลายขั้นตอน ช่วยให้วางจุดซ่อนเร้นและฝังไว้ได้อย่างแม่นยำ นี่เป็นโซลูชันการกำหนดเส้นทางที่มีประสิทธิภาพสำหรับไอซีที่มีจำนวนพินสูง
การออกแบบอิมพีแดนซ์ที่ควบคุมและความหนาไดอิเล็กตริกที่แม่นยำทำให้ HDI PCB เหมาะสำหรับสัญญาณดิฟเฟอเรนเชียลความเร็วสูง เช่น วงจร USB 3.2, HDMI 2.1, PCIe และ RF
จุดผ่านความร้อน เหรียญทองแดงที่กระจายความร้อน และชั้นฐานโลหะมักถูกเพิ่มเพื่อเพิ่มการนำความร้อน และรับประกันการทำงานที่เสถียรในโมดูลกำลังสูง
กระบวนการสร้างภาพและการแกะสลักขั้นสูงช่วยให้เส้นมีความกว้างเพียง 50 μm ทำให้สามารถกำหนดเส้นทางภายใต้ส่วนประกอบ BGA ได้อย่างแม่นยำ และประหยัดพื้นที่บอร์ดสำหรับคุณสมบัติเพิ่มเติม
วัสดุที่ทนต่อ CAF และการทดสอบการหมุนเวียนความร้อนอย่างเข้มงวดช่วยให้มั่นใจได้ว่า HDI PCB จะรักษาเสถียรภาพในสภาพแวดล้อมที่รุนแรง เช่น ECU ของยานยนต์ โมดูลควบคุมการบินและอวกาศ และระบบไฟฟ้าทางอุตสาหกรรม
ด้วยการผสานรวมเทคนิคการผลิตและการออกแบบเหล่านี้ HDI PCB จึงทำหน้าที่เป็นแกนหลักสำหรับผลิตภัณฑ์ที่ต้องการการย่อขนาด โดยไม่กระทบต่อประสิทธิภาพทางไฟฟ้า ความร้อน หรือทางกล
เนื่องจากผลิตภัณฑ์อิเล็กทรอนิกส์มีการพัฒนาอย่างต่อเนื่อง เทคโนโลยี HDI PCB ก็มีการเปลี่ยนแปลงเพื่อตอบสนองความต้องการด้านประสิทธิภาพที่สูงขึ้นเช่นกัน แนวโน้มในอนาคตหลายประการเน้นย้ำถึงทิศทางของการพัฒนา เอชดีไอ พีซีบี
เอชดีไอ พีซีบี เป็นสิ่งจำเป็นสำหรับโมดูลสัญญาณ 5G เนื่องจากต้องมีการควบคุมอิมพีแดนซ์ที่แน่นหนาและวัสดุที่มีการสูญเสียต่ำมาก การสื่อสาร 6G ยุคหน้าจะต้องมีโครงสร้าง HDI ขั้นสูงยิ่งขึ้นไปอีก
บอร์ด HDI ในอนาคตคาดว่าจะฝังส่วนประกอบแบบพาสซีฟหรือแม้แต่ชิปที่ใช้งานอยู่โดยตรงภายในชั้นของบอร์ด ช่วยลดความหนาของอุปกรณ์โดยรวมและปรับปรุงเส้นทางสัญญาณ
อุปกรณ์สวมใส่ อุปกรณ์ปลูกถ่ายทางการแพทย์ และอุปกรณ์แบบพับได้กำลังผลักดันความต้องการแผง HDI แบบกึ่งยืดหยุ่นที่ผสมผสานระหว่างความแข็งแกร่งและการโค้งงอแบบยืดหยุ่น
วัสดุ Low-Df และ Low-Dk จะกลายเป็นมาตรฐานเพื่อรองรับอินเทอร์เฟซดิจิทัลความเร็วสูงพิเศษและแอปพลิเคชันการสื่อสาร mmWave
ข้อกำหนดด้านความยั่งยืนจะยังคงผลักดันการใช้เรซินที่ปราศจากฮาโลเจน พื้นผิวที่ปราศจากสารตะกั่ว และเทคโนโลยีการผลิตที่เป็นมิตรกับสิ่งแวดล้อมมากขึ้น
แม้ว่าจะไม่ได้กล่าวถึงโดยตรงในเนื้อหาบทความ แต่ความต้องการของตลาดสำหรับอุปกรณ์ที่มีขนาดกะทัดรัด มีประสิทธิภาพ และมีการประมวลผลหนาแน่นนั้น ช่วยเพิ่มการนำโครงสร้าง HDI PCB มาใช้ทางอ้อม
แนวโน้มเหล่านี้บ่งชี้ว่า HDI PCB จะรักษาตำแหน่งสำคัญในการออกแบบผลิตภัณฑ์ขั้นสูงในอุตสาหกรรมต่างๆ ตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคไปจนถึงระบบอุตสาหกรรมและยานยนต์
ถาม: อะไรคือความแตกต่างที่สำคัญระหว่าง HDI PCB และ PCB หลายชั้นมาตรฐาน?
ตอบ:เอชดีไอ พีซีบี ประกอบด้วยไมโครเวีย เส้นที่ละเอียดกว่า และการจัดวางส่วนประกอบที่มีความหนาแน่นสูง ทำให้ได้โครงสร้างที่กะทัดรัดและประสิทธิภาพทางไฟฟ้าที่เหนือกว่า PCB มาตรฐานใช้จุดผ่านที่ใหญ่กว่าและมีความหนาแน่นของเส้นทางที่ต่ำกว่า ทำให้ไม่เหมาะกับอุปกรณ์ขนาดเล็กหรือวงจรความเร็วสูง
ถาม: โครงสร้าง HDI PCB ปรับปรุงความสมบูรณ์ของสัญญาณในการใช้งานความถี่สูงได้อย่างไร
ตอบ:เส้นทางสัญญาณที่สั้นกว่า อิมพีแดนซ์ที่ควบคุมอย่างแน่นหนา ลดลงผ่านสตับ และการสแต็กอัปของเลเยอร์ที่ได้รับการปรับปรุงให้ลดการสูญเสีย การสะท้อน และครอสทอล์ค คุณสมบัติเหล่านี้สร้างสภาพแวดล้อมที่เสถียรสำหรับสัญญาณความถี่สูงและรับประกันประสิทธิภาพที่สม่ำเสมอในอุปกรณ์สื่อสารและคอมพิวเตอร์
เทคโนโลยี HDI PCB ยังคงมีบทบาทสำคัญในการกำหนดอนาคตของการออกแบบอิเล็กทรอนิกส์ขั้นสูง ด้วยความสามารถในการจัดหาโครงสร้างที่กะทัดรัด รองรับส่วนประกอบที่มีความหนาแน่นสูง ให้ประสิทธิภาพทางไฟฟ้าที่เพิ่มขึ้น และรับประกันการทำงานที่เชื่อถือได้ ทำให้ผลิตภัณฑ์นี้กลายเป็นพื้นฐานในอุตสาหกรรมตั้งแต่การสื่อสารและคอมพิวเตอร์ ไปจนถึงการใช้งานด้านยานยนต์และทางการแพทย์ เนื่องจากความต้องการอุปกรณ์อิเล็กทรอนิกส์ที่มีขนาดเล็กกว่า เร็วกว่า และมีประสิทธิภาพมากขึ้น PCB HDI จะยังคงพัฒนาต่อไปโดยใช้วัสดุขั้นสูง ส่วนประกอบแบบฝัง และเทคนิคการผลิตที่เป็นนวัตกรรมใหม่
