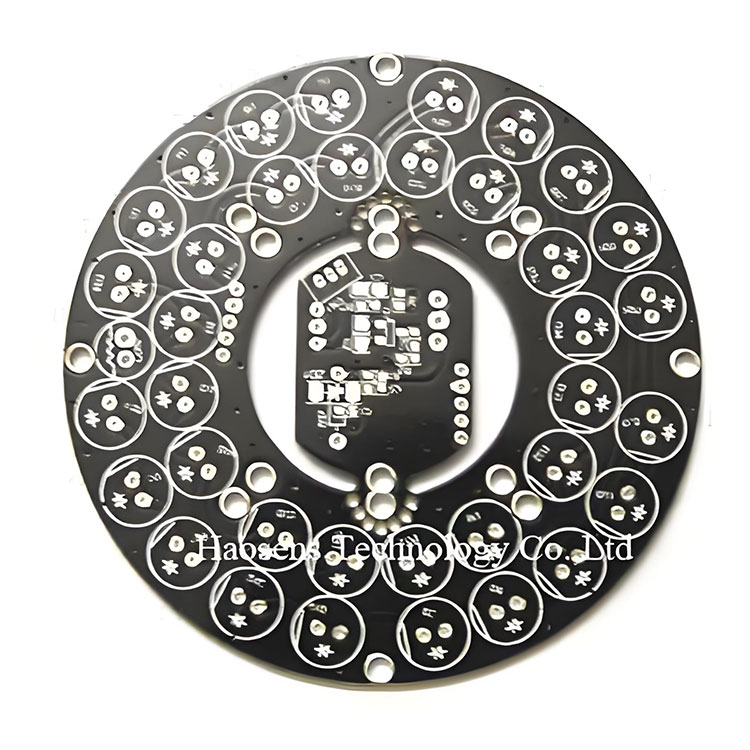

PCB เซรามิก

ผลิตภัณฑ์เซรามิก PCB ของ Hayner PCB เป็นผลิตภัณฑ์ที่เป็นนวัตกรรมที่ผลิตโดยผู้ผลิตและซัพพลายเออร์ที่โดดเด่นในประเทศจีน Hayner PCB - ผู้ผลิต PCB เซรามิกคุณภาพสูงและมืออาชีพที่เร็วกว่า
PCB เซรามิกจาก Hayner PCB ผลิตภัณฑ์ที่ผลิตอย่างภาคภูมิใจในประเทศจีนโดยผู้ผลิตชั้นนำและซัพพลายเออร์ในอุตสาหกรรมอิเล็กทรอนิกส์ PCB นี้ตรงตามมาตรฐานสูงสุดในตลาดทำให้มั่นใจได้ว่าการกระจายพลังงานที่เชื่อถือได้และมีประสิทธิภาพ "คุณภาพการส่งมอบที่แม่นยำและราคาต่ำ" เป็นการรับประกันลูกค้าของเรา

ส่งคำถาม

รายละเอียดสินค้า

PCB เซรามิกของ Hayner เป็นที่รู้จักในด้านคุณภาพและความทนทานที่ไม่มีใครเทียบได้ความแข็งแรงทางกลและความต้านทานทางเคมีทำให้เหมาะสำหรับการใช้งานอุณหภูมิสูงและสภาพแวดล้อมที่รุนแรง ในฐานะผู้ผลิตที่ให้ความสำคัญกับคุณภาพอย่างมาก Hayner ใช้เทคโนโลยีที่ทันสมัยและมาตรการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่า PCB เซรามิกทุกตัวมีคุณสมบัติสูงสุดของประสิทธิภาพและความน่าเชื่อถือ ด้วยประสบการณ์มากมายในอุตสาหกรรม Hayner จึงเป็นซัพพลายเออร์ที่เชื่อถือได้นำเสนอโซลูชั่นที่กำหนดเองและการจัดส่งที่ทันเวลาเพื่อตอบสนองความต้องการเฉพาะของลูกค้า เมื่อพูดถึง PCB เซรามิก Hayner PCB เป็นตัวเลือกที่เชื่อถือได้สำหรับธุรกิจที่กำลังมองหาผลิตภัณฑ์คุณภาพสูงจากประเทศจีน การออกแบบ PCB ของเรานั้นไม่เหมือนใครและรองรับการปรับแต่ง

Hayner PCB -ผู้ผลิต PCB เซรามิกที่มีคุณภาพสูงและเร็วกว่า

PCB เซรามิกจาก Hayner PCB ผลิตภัณฑ์ที่ผลิตอย่างภาคภูมิใจในประเทศจีนโดยผู้ผลิตชั้นนำและซัพพลายเออร์ในอุตสาหกรรมอิเล็กทรอนิกส์ PCB นี้ตรงตามมาตรฐานสูงสุดในตลาดทำให้มั่นใจได้ว่าการกระจายพลังงานที่เชื่อถือได้และมีประสิทธิภาพ

"คุณภาพการส่งมอบที่แม่นยำและราคาต่ำ" เป็นการรับประกันลูกค้าของเรา

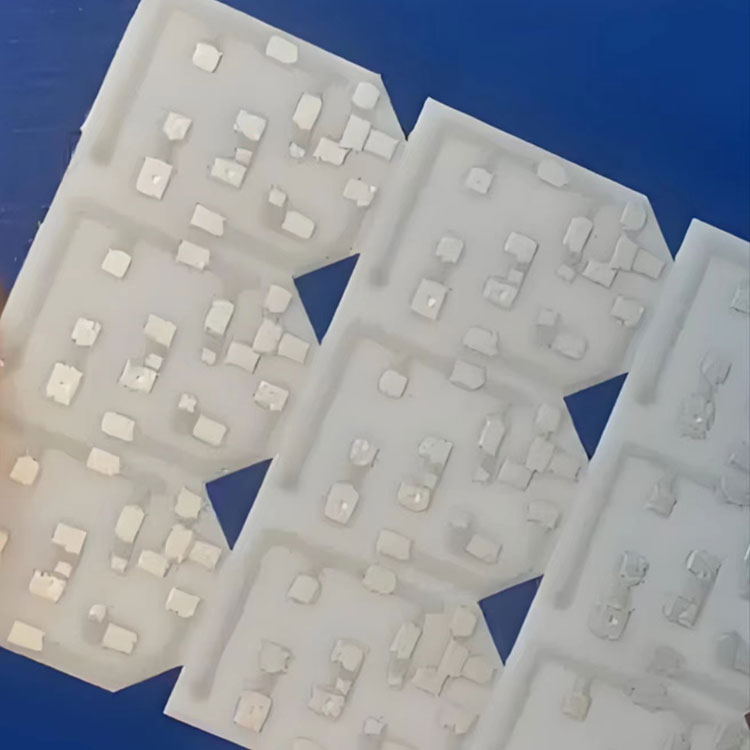

PCB เซรามิกคืออะไร

Ceramic PCB เป็นแผงวงจรที่พิมพ์ออกมาจากเซรามิกซึ่งเป็นวัสดุนำไฟฟ้าความร้อนสูงที่สามารถถ่ายโอนความร้อนจากจุดร้อนและกระจายไปอย่างรวดเร็ว

ค่าการนำความร้อนของ PCB เซรามิกคือ 9-20W/m

ข้อได้เปรียบของ PCB เซรามิก

PCB เซรามิกมีค่าการนำความร้อนสูงกว่า FR4 และค่าสัมประสิทธิ์การขยายปริมาณจะใกล้เคียงกับค่าของวัสดุตัวนำ PCB ทั่วไป isreason นี้ที่เซรามิกมักจะเหมาะสำหรับการใช้งานในสภาพแวดล้อมหรือสภาพแวดล้อมที่อุณหภูมิสูงที่มีวัฏจักรอุณหภูมิซ้ำ ๆ เมื่ออุณหภูมิพื้นผิวเกินอุณหภูมิการเปลี่ยนผ่านของแก้วแผงวงจรจะเริ่มขยายตัวในอัตราที่เร็วขึ้น วัสดุโรเจอร์สบางชนิดมีอุณหภูมิการเปลี่ยนแปลงของแก้วสูงและสามารถให้การขยายตัวของปริมาตรที่มั่นคงในช่วงอุณหภูมิที่กว้าง

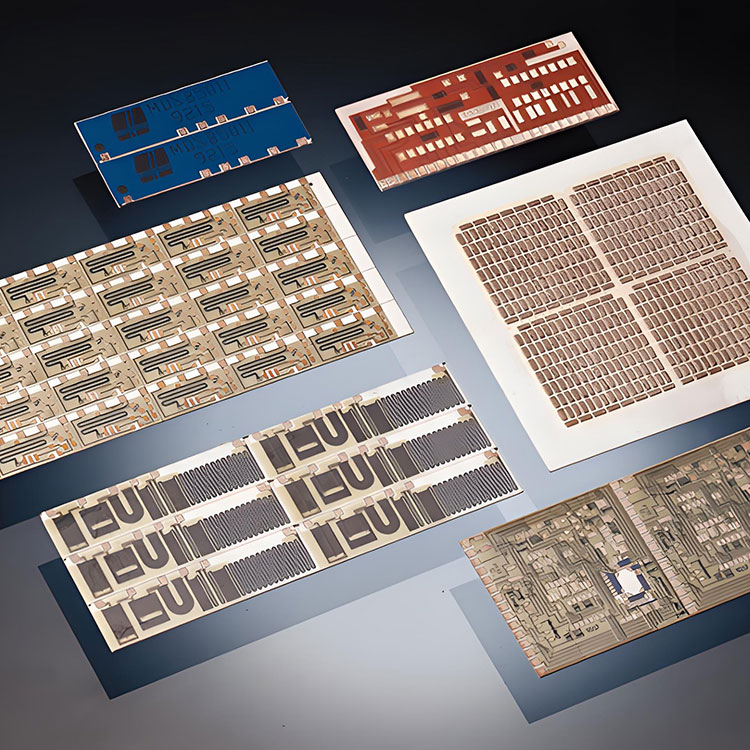

แอปพลิเคชันของ PCB เซรามิก

แผงวงจรเซรามิกเป็นประเภทของแผงวงจรพิมพ์ที่ใช้วัสดุเซรามิกเป็นสารตั้งต้น มันมีค่าการนำความร้อนสูงฉนวนสูงและความต้านทานการกัดกร่อนสูงและมีการใช้กันอย่างแพร่หลายในสาขาต่าง ๆ เช่นการบินและอวกาศอิเล็กทรอนิกส์ยานยนต์และอุปกรณ์การแพทย์

ตัวอย่างเช่น: ไฟ LED พลังงานสูง, ไฟหน้ายานยนต์และสนาม LED พลังงานสูงอื่น ๆ , เลเซอร์เซมิคอนดักเตอร์, อุปกรณ์พลังงานอิเล็กทรอนิกส์พลังงาน, ไมโครเวฟ, การสื่อสารด้วยแสง, VCSEL, อุปกรณ์ RF

ความสามารถในการผลิตและการประกอบ PCB

ข้อกำหนด	ความสามารถ
วัสดุ PCB	FR-4, HI TG, Rogers, Taconic, Argon ฯลฯ
เลเยอร์ PCB	1-30 ชั้น
ประเภท PCB	หลายชั้นเดี่ยว/สองชั้น
ความหนาของทองแดง	1-6oz
ความหนาของบอร์ด	S/D 0.2-0.7 มม., หลายชั้น: 0.40-7.0 มม.
พื้นผิวเสร็จสิ้น	Hasl, OSP, Immersion Gold, Flash Gold Finger
ฟิล์มประสาน	สีเขียว, สีแดง, เหลือง, สีน้ำเงิน, ขาว, ดำ, ม่วง, สีดำด้าน, สีเขียวเคลือบด้าน
การพิมพ์หน้าจอ	ขาวดำ
นาที. ขนาดรู	สว่านเชิงกล 0.2 มม.
นาที. ขนาดรู	สว่านเลเซอร์ 4mil
min.line ระยะห่าง / min.line กว้าง	6mil
min.line ระยะห่าง / min.line กว้าง	6mil
นาที. บริดจิเนียบัดกรี	0.08 มม.
สูงสุด ขนาดการผลิต	400x510 มม.
การควบคุมความต้านทาน	50Ω±5Ω, 90Ω±9Ω, 100Ω±10Ω
อัตราส่วนภาพ	15: 1
ผ่านความสามารถในการเสียบปลั๊ก	0.2-0.8 มม.
มาตรฐาน PCB	มาตรฐาน IPC-II
วิปริตและบิด	0.75%
ใบรับรอง	ISO9001.IATF16949.ROSH.UL
การควบคุมคุณภาพ	X-ray, การทดสอบ AOI, การทดสอบฟังก์ชั่น (ทดสอบ 100%)
จัดส่ง	PCB 3-7 วัน, PCBA 2-3 สัปดาห์
