ในฐานะหนึ่งใน บริษัท ที่ให้บริการด้านการผลิตอิเล็กทรอนิกส์ที่เป็นมืออาชีพมากที่สุดเราต้องการจัดหาการจัดหาส่วนประกอบอิเล็กทรอนิกส์ให้คุณ และเราจะให้บริการการออกแบบ PCB ออนไลน์และซอฟต์แวร์การออกแบบ PCB ฟรี
PCB ความถี่สูงได้รับการออกแบบทางวิศวกรรมเพื่อลดการสะท้อนสัญญาณ crosstalk และสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) เพื่อให้มั่นใจว่าการส่งสัญญาณที่สะอาดและเชื่อถือได้ คุณภาพและประสิทธิภาพที่เหนือกว่าทำให้เป็นตัวเลือกที่เหมาะสำหรับนักออกแบบและวิศวกรที่ต้องการผลักดันขอบเขตของอุปกรณ์อิเล็กทรอนิกส์ความเร็วสูง ไม่ว่าคุณจะพัฒนาระบบการสื่อสารรุ่นต่อไปแพลตฟอร์มคอมพิวเตอร์ประสิทธิภาพสูงหรือระบบเรดาร์ขั้นสูงผลิตภัณฑ์หลักของ Hayner PCB-PCB ความถี่สูงเป็นรากฐานที่สมบูรณ์แบบสำหรับการออกแบบที่เป็นนวัตกรรมของคุณ
ในฐานะผู้ผลิตและซัพพลายเออร์ที่เชื่อถือได้ Hayner PCB ทำให้มั่นใจได้ว่า PCB ความถี่สูงทุกตัวผ่านขั้นตอนการควบคุมคุณภาพที่เข้มงวดเพื่อให้มั่นใจว่าได้มาตรฐานสูงสุด ด้วยการใช้วัสดุระดับพรีเมี่ยมและเทคนิคการผลิตที่ทันสมัย Hayner PCB ผลิต PCBs ที่มีความกว้างการติดตามที่แม่นยำความคลาดเคลื่อนที่แน่นและค่าคงที่ไดอิเล็กทริกที่เหมาะสมทำให้สามารถส่งสัญญาณความถี่สูงได้อย่างไร้รอยต่อ

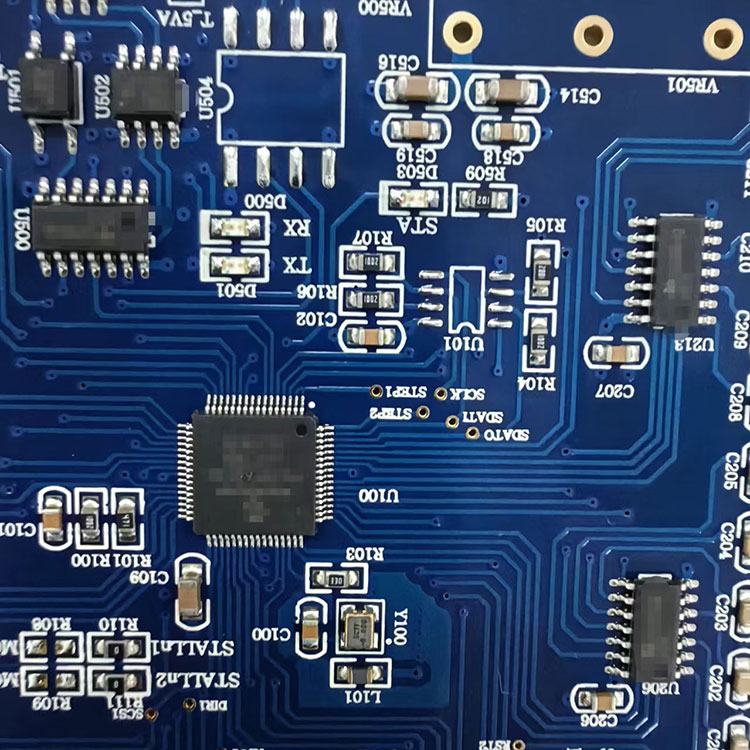

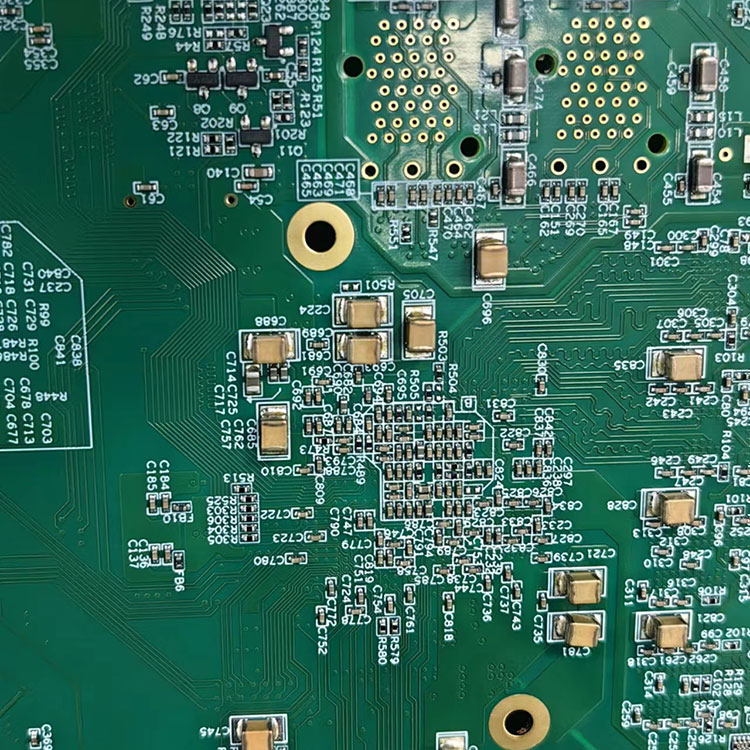

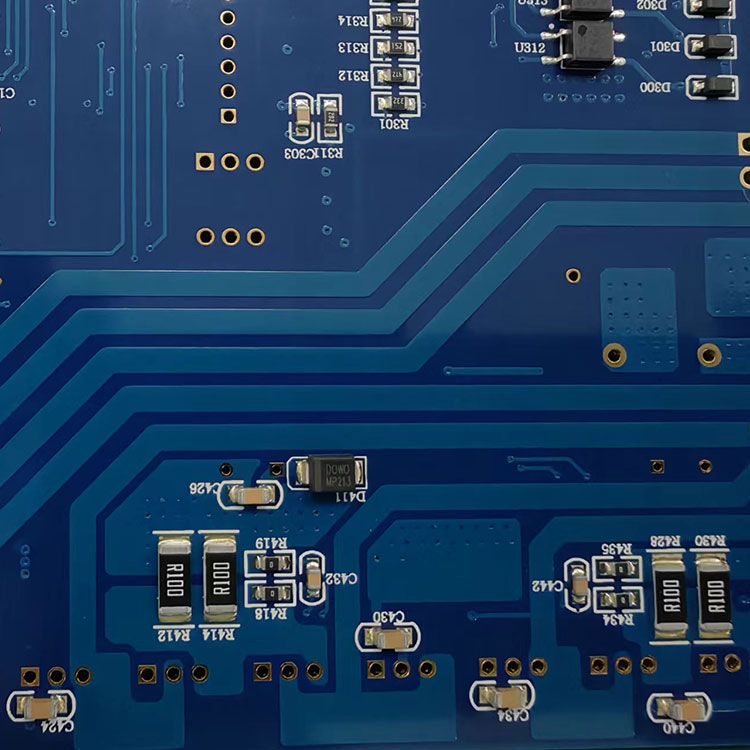

PCB ความถี่สูงเป็นแผงวงจรพิมพ์ที่ออกแบบมาโดยเฉพาะสำหรับการประมวลผลสัญญาณความถี่สูง การออกแบบการผลิตและการเลือกวัสดุทั้งหมดได้รับการปรับให้เหมาะสมสำหรับลักษณะการส่งสัญญาณของสัญญาณความถี่สูงเพื่อให้แน่ใจว่าเสถียรภาพความสมบูรณ์และการสูญเสียสัญญาณต่ำในระหว่างการส่งสัญญาณ
PCB ความถี่สูงมักใช้ในการสื่อสารไร้สายการสื่อสารด้วยไมโครเวฟการสื่อสารผ่านดาวเทียมระบบเรดาร์และเขตข้อมูลอื่น ๆ ซึ่งต้องใช้ความเร็วในการส่งสัญญาณและความเสถียรสูงมาก ดังนั้นประสิทธิภาพของ PCB ความถี่สูงจึงส่งผลโดยตรงต่อประสิทธิภาพของระบบทั้งหมด
ความสามารถในการประมวลผลความถี่สูง: PCB ความถี่สูงสามารถประมวลผลสัญญาณความถี่สูงได้ถึงระดับ GHZ ตอบสนองความต้องการของการส่งข้อมูลความเร็วสูงและการประมวลผลสัญญาณที่ซับซ้อน
การสูญเสียต่ำ: PCB ความถี่สูงใช้วัสดุสูญเสียต่ำและการออกแบบโครงสร้างเพื่อลดการสูญเสียพลังงานในระหว่างการส่งสัญญาณและปรับปรุงประสิทธิภาพการส่งสัญญาณ
ความเข้ากันได้ของแม่เหล็กไฟฟ้าที่ดี: PCB ความถี่สูงช่วยลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าและ crosstalk ผ่านการออกแบบที่สมเหตุสมผลและการออกแบบสายดินทำให้มั่นใจได้ว่าการส่งสัญญาณที่มั่นคง
การผลิตที่มีความแม่นยำสูง: กระบวนการผลิต PCB ความถี่สูงต้องการอุปกรณ์และกระบวนการที่มีความแม่นยำสูงเพื่อให้แน่ใจว่ามีความแม่นยำและความสอดคล้องของวงจร
ด้วยการพัฒนาเทคโนโลยีเช่นการสื่อสารไร้สายและอินเทอร์เน็ตของสิ่งต่าง ๆ ความต้องการ PCBs ความถี่สูงเพิ่มขึ้นอย่างต่อเนื่อง บอร์ด PCB ความถี่สูงเป็นแผงวงจรพิเศษที่ใช้กันอย่างแพร่หลายในการสื่อสารการแพทย์การควบคุมอุตสาหกรรมอุปกรณ์อิเล็กทรอนิกส์ยานยนต์เครื่องมือวัดการบินและอวกาศคอมพิวเตอร์และเซิร์ฟเวอร์อินเทอร์เน็ตของสิ่งต่าง ๆ และสาขาอื่น ๆ ให้การส่งสัญญาณที่เชื่อถือได้และการควบคุมที่แม่นยำ มันเป็นองค์ประกอบอิเล็กทรอนิกส์ที่สำคัญ
ข้อกำหนด
ความสามารถ
วัสดุ HDI PCB
FR-4, HI TG, Rogers, Taconic, Argon ฯลฯ
ชั้น HDI PCB
1-30 ชั้น
ประเภท HDI PCB
หลายชั้นเดี่ยว/สองชั้น
ความหนาของทองแดง
1-6oz
ความหนาของบอร์ด
S/D 0.2-0.7 มม., หลายชั้น: 0.40-7.0 มม.
พื้นผิวเสร็จสิ้น
Hasl, OSP, Immersion Gold, Flash Gold Finger
นาที. ขนาดรู
สว่านเชิงกล 0.2 มม.
สว่านเลเซอร์ 4mil
min.line ระยะห่าง /
min.line กว้าง
6mil
นาที. บริดจิเนียบัดกรี
0.08 มม.
สูงสุด ขนาดการผลิต
400x510 มม.
การควบคุมความต้านทาน
50Ω±5Ω, 90Ω±9Ω, 100Ω±10Ω
อัตราส่วนภาพ
15: 1
ผ่านความสามารถในการเสียบปลั๊ก
0.2-0.8 มม.
มาตรฐาน PCB
มาตรฐาน IPC-II
วิปริตและบิด
0.75%
ใบรับรอง
ISO9001 IATF16949 Rosh.ul.
การควบคุมคุณภาพ
X-ray, การทดสอบ AOI, การทดสอบฟังก์ชั่น (ทดสอบ 100%)
จัดส่ง
PCB 3-7 วัน, PCBA 2-3 สัปดาห์
สายการผลิต SMT เจ็ดสาย -10 ล้านคะแนน/วัน
สายการผลิตสี่สาย --- 0.50 ล้านคะแนน /วัน
สามสายการประกอบสุดท้าย ---- 15,000pcs/วัน
หนึ่งห้องชรา -------------- 2,000pcs/วัน
สามสายฉีดพ่น
